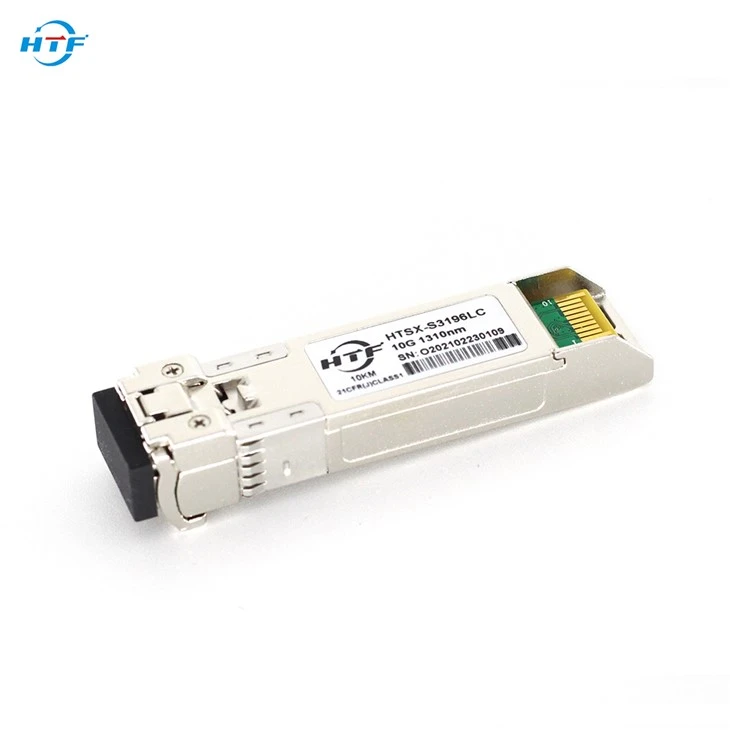

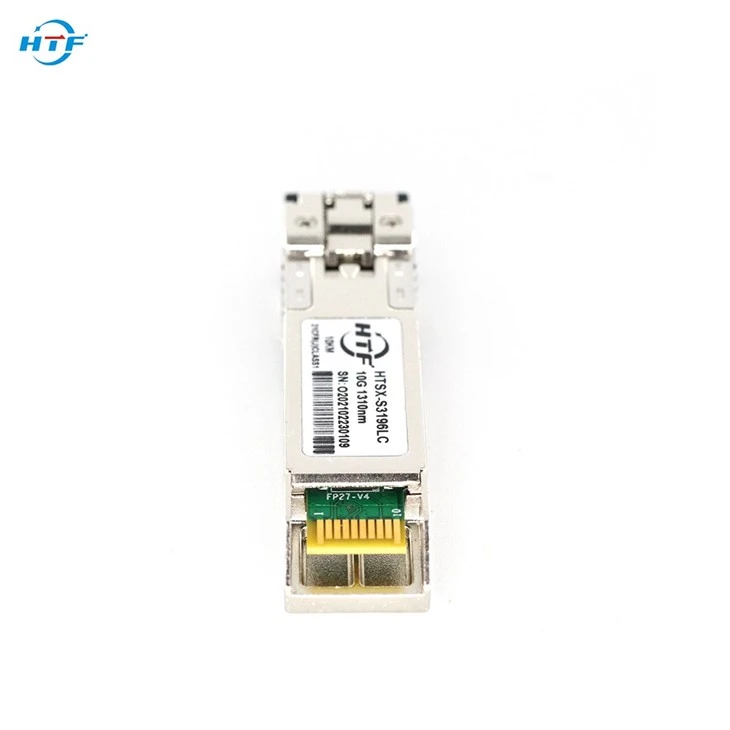

10Gb/s SFP+ 1310nm 10km অপটিক্যাল ট্রান্সসিভার মডিউল HTSX-S3196Lx
বৈশিষ্ট্য
11.3Gb/s পর্যন্ত ডেটা লিঙ্ক
1310nm DFB ট্রান্সমিটার এবং পিন রিসিভার
9/125µm SMF এ 10 কিমি পর্যন্ত
হট-প্লাগেবল SFP+ পদচিহ্ন
ডুপ্লেক্স এলসি/ইউপিসি টাইপ প্লাগেবল অপটিক্যাল ইন্টারফেস
মেটাল এনক্লোজার, কম EMI এর জন্য
RoHS অনুগত এবং সীসা-মুক্ত
ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস সমর্থন করে
একক +3.3V পাওয়ার সাপ্লাই
সর্বোচ্চ শক্তি খরচ 1.2W
SFF+MSA এবং SFF8472-এর সাথে সঙ্গতিপূর্ণ
কেস অপারেটিং তাপমাত্রা
বাণিজ্যিক: 0 ~ +70oC
বর্ধিত: -10 ~ +80oC
শিল্প: -40 ~ +85oC
পার্ট নম্বর অর্ডারিং তথ্য
|
অংশ সংখ্যা |
ডেটা রেট (Gb/s) |
তরঙ্গদৈর্ঘ্য (nm) |
সংক্রমণ দূরত্ব (কিমি) |
তাপমাত্রা (oC) (অপারেটিং কেস) |
|
HTSX-S3196LC |
10.3125 |
1310 |
10 কিমি SMF |
0~70 বাণিজ্যিক |
|
HTSX-S3196LE |
10.3125 |
1310 |
10 কিমি SMF |
-10~80 বর্ধিত |
|
HTSX-S3196LI |
10.3125 |
1310 |
10 কিমি SMF |
-40~85 শিল্প |
1. সম্পূর্ণ সর্বোচ্চ রেটিং
এটা উল্লেখ্য যে যেকোন স্বতন্ত্র পরম সর্বোচ্চ রেটিং এর বেশি অপারেশন এই মডিউলের স্থায়ী ক্ষতির কারণ হতে পারে।
|
প্যারামিটার |
প্রতীক |
মিন |
সর্বোচ্চ |
ইউনিট |
মন্তব্য |
|
সংগ্রহস্থল তাপমাত্রা |
TS |
-40 |
85 |
oC |
|
|
পাওয়ার সাপ্লাই ভোল্টেজ |
Vসিসি |
-0.5 |
3.6 |
V |
|
|
আপেক্ষিক আর্দ্রতা (অ ঘনীভূত) |
আরএইচ |
5 |
95 |
% |
|
|
ক্ষতি থ্রেশহোল্ড |
THd |
5 |
|
dBm |
|
2. প্রস্তাবিত অপারেটিং শর্তাবলী এবং পাওয়ার সাপ্লাই প্রয়োজনীয়তা
|
প্যারামিটার |
প্রতীক |
মিন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
মন্তব্য |
|
অপারেটিং কেস তাপমাত্রা |
Tওপি |
0 |
|
70 |
oC |
ব্যবসায়িক |
|
-40 |
|
85 |
oC |
শিল্প |
||
|
পাওয়ার সাপ্লাই ভোল্টেজ |
Vসিসি |
3.135 |
3.3 |
3.465 |
V |
|
|
ডেটা রেট |
|
|
10.3125 |
|
Gb/s |
|
|
নিয়ন্ত্রণ ইনপুট ভোল্টেজ উচ্চ |
|
2 |
|
ভিসিসি |
V |
|
|
ইনপুট ভোল্টেজ কম নিয়ন্ত্রণ করুন |
|
0 |
|
0.8 |
V |
|
|
লিঙ্ক দূরত্ব (SMF) |
D |
|
|
10 |
কিমি |
9/125um |
