400 জি অপটিকাল মডিউল বিশ্লেষণ

400 জি অপটিকাল মডিউলটিকে 400 জি অপটিক্যাল ট্রান্সসিভার মডিউলও বলা হয়, যা মূলত ফোটো ইলেক্ট্রিক রূপান্তরকরণের জন্য ব্যবহৃত হয়। বৈদ্যুতিক সংকেত প্রেরণকারী প্রান্তে একটি অপটিকাল সিগন্যালে রূপান্তরিত হয় এবং তারপরে অপটিকাল ফাইবারের মাধ্যমে প্রেরণ করা হয়। প্রাপ্তির শেষে, অপটিক্যাল সিগন্যাল বৈদ্যুতিক সংকেতে রূপান্তরিত হয়।

ফোটো ইলেক্ট্রিক রূপান্তরকরণের একটি বৈদ্যুতিন উপাদান হিসাবে, অপটিকাল মডিউলটি ডেটা সংক্রমণে ব্যাপকভাবে ব্যবহৃত হতে পারে। অপটিকাল মডিউলটি ডেটা ব্রডব্যান্ড এবং টেলিযোগযোগ যোগাযোগের ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে এবং এফটিটিএক্স, ডেটা সেন্টার, সুরক্ষা পর্যবেক্ষণ এবং স্মার্ট গ্রিডে এর অ্যাপ্লিকেশনগুলিও বিকাশ করছে।

ডেটা সেন্টারগুলির মধ্যে বিশাল তথ্য সংযোগের জন্য অপটিক্যাল যোগাযোগ প্রয়োজন এবং অপটিকাল মডিউলটি এর কার্যকারিতা নির্ধারণের জন্য মূল কারণ। ডেটা সেন্টার যোগাযোগ অপটিকাল মডিউলটি সংযোগের ধরণ অনুসারে তিন প্রকারে বিভক্ত করা যায়, সহ:

User ব্যবহারকারীর কাছে ডেটা সেন্টার: ওয়েব-পৃষ্ঠাগুলি ব্রাউজ করা, মেঘের মাধ্যমে ইমেল এবং ভিডিও স্ট্রিমিং প্রেরণ এবং গ্রহণের মতো শেষ ব্যবহারকারীর আচরণ দ্বারা উত্পন্ন;

Center ডেটা সেন্টার আন্তঃসংযোগ: মূলত ডেটা প্রতিলিপি এবং সিস্টেম আপগ্রেডের জন্য ব্যবহৃত হয়

Center তথ্য কেন্দ্রের অভ্যন্তরীণ: মূলত তথ্য সঞ্চয়, উত্পাদন এবং খনির জন্য ব্যবহৃত হয়। সিসকো জিজি # 39 এর পূর্বাভাস অনুযায়ী, ডেটা সেন্টারের অভ্যন্তরীণ যোগাযোগ ডেটা কেন্দ্রের যোগাযোগের 70% এরও বেশি for

বহনকারী নেটওয়ার্কটি আবার আপগ্রেড করা হয়েছে। লোকটি 10G / 40G থেকে 100G পর্যন্ত এবং ব্যাকবোন নেটওয়ার্কটি 100G থেকে 40000 অবধি। বাণিজ্যিক সময়কালে অপটিকাল নেটওয়ার্ক মডিউলটি আপগ্রেড করা হবে। বহনকারী নেটওয়ার্কটি মূলত ব্যাকবোন নেটওয়ার্ক, প্রাদেশিক নেটওয়ার্ক এবং মহানগর অঞ্চল নেটওয়ার্কে বিভক্ত। ব্যাকবোন নেটওয়ার্ক এবং প্রাদেশিক নেটওয়ার্কের উচ্চ-গতি এবং বৃহত-ক্ষমতার সংক্রমণ প্রয়োজন, এবং ওটিএন এবং অন্যান্য বৃহত কণা এবং দীর্ঘ-দূরত্বের জন্য উপযুক্ত সংক্রমণ নেটওয়ার্কগুলি অগ্রাধিকার দেওয়া হয়। মানুষ মূল স্তর, কনভার্জেনশন স্তর এবং অ্যাক্সেস লেয়ারে বিভক্ত। বিভিন্ন স্তরের বহনকারী নেটওয়ার্ক বিভিন্ন বন্দর হারের মাধ্যমে মাঝারি রিটার্ন পরিষেবাগুলির বিভিন্ন ক্ষমতা সরবরাহ করে, তাই বিভিন্ন হারের প্রয়োজনীয়তার সাথে মাঝারি রিটার্ন অপটিকাল মডিউলগুলিও ব্যবহার করা প্রয়োজন।

অপটিকাল মডিউলগুলি নিয়মিত আপডেট হয়। সামগ্রিকভাবে, ট্রান্সমিশন অ্যাক্সেস স্তরটি 10G থেকে 25G / 50G তে উন্নীত হচ্ছে, ট্রান্সমিশন কনভার্জেন্স স্তরটি 40G / 100G থেকে 50G / 100G তে উন্নীত হচ্ছে, সংক্রমণ কোর স্তরটিও 100G থেকে 200G তে আপগ্রেড হচ্ছে, এবং WDM সিস্টেম দ্রুত ডুবে যাচ্ছে।

মানের দিক থেকে, 1G / 10G লো-স্পিড অপটিকাল মডিউলগুলি মূল traditionalতিহ্যবাহী ডেটা, যখন 40G / 100G / 400Ghigh-গতি অপটিক্যাল মডিউলগুলি ক্লাউড ডেটা সেন্টারে ব্যবহৃত হয়। পরিমাণের দৃষ্টিকোণ থেকে, traditionalতিহ্যবাহী ডেটা সেন্টারটি উত্তর-দক্ষিণ ট্র্যাফিকের দ্বারা প্রাধান্য পায়, অন্যদিকে মেঘের ডেটা সেন্টারটি পূর্ব-পশ্চিম দিকে তার ট্র্যাফিককে উন্নত করেছে। পূর্ব-পশ্চিম সংযোগের বিকাশ একক সার্ভার হাই-স্পিড অপটিকাল মডিউলগুলির সংখ্যা চালিত করেছে, অপটিকাল মডিউলগুলির জন্য উচ্চতর প্রয়োজনীয়তা এগিয়ে রেখে।

10 জি রেট পোর্টগুলিতে 40 গ্রেট বন্দরগুলিতে পুনরাবৃত্তি হতে 5 বছর এবং 40 জিরেট বন্দরগুলিকে 100 জি রেট পোর্টগুলিতে আপগ্রেড করতে 4 বছর সময় লেগেছে। 2018 সাল থেকে, শিল্পটি 400 গ্র্যাটিটেকচার স্থাপন করতে শুরু করেছে। 100 জি এর পরে, শিল্প 400 গিডিপপ্লয়ের দিকে এগিয়ে চলেছে।

40000 গোপিকাল মডিউলগুলির শ্রেণিবদ্ধকরণ

কিউএসএফপি-ডিডি এবং ওএসএফপি মূল স্রোত 40000 প্যাকেজিং মোডে পরিণত হবে বলে আশা করা হচ্ছে। প্যাকেজিং ফর্মের ক্ষেত্রে, 400 গপিকাল মডিউলগুলি সিডিএফপি, সিএফপি 8, ওএসএফপি, কিউএসএফপি-ডিডি ইত্যাদিতে বিভক্ত করা যেতে পারে তাদের মধ্যে, কিউএসএফপি-ডিডি এবং ওএসএফপি অন্যান্য 40000 এর চেয়ে আকার, তাপ ক্ষমতা, বিদ্যুত ব্যবহার, পশ্চাদপটে সামঞ্জস্যতা এবং ব্যান্ডউইথের আরও সুবিধা রয়েছে মডিউল প্যাকেজগুলি এবং ধীরে ধীরে মূলধারার সমাধানে পরিণত হয়েছে।

প্যাকেজ প্রকারের 400 গৌণ মডিউল：

1 、 কিউএসএফপি-ডিডি

কিউএসএফপি-ডিডি এর পুরো নাম কোয়াড ছোট ফর্ম ফ্যাক্টর প্লাগেবল ডাবল ডেনসিটি, কিউ জিজি কোটকে বোঝায়; কোয়াড জিজি কোট ;, 4-ওয়ে অর্থ, এবং ডিডি জিজি কোটকে বোঝায়; ডাবল ডেনসিটি জিজি কোট; এই স্কিমটি কিউএসএফপি-র একটি এক্সটেনশন, মূল 4-চ্যানেল ইন্টারফেস থেকে 8-চ্যানেলে একটি লাইন যুক্ত করে, যা ডাবল ঘনত্ব বলে। এই স্কিমটি কিউএসএফপি স্কিমের সাথে সামঞ্জস্যপূর্ণ, যা এই প্রকল্পের অন্যতম প্রধান সুবিধা। মূল QSFP28 মডিউলটি এখনও ব্যবহার করা যেতে পারে, কেবল অন্য একটি মডিউল sertোকান। এর স্কিম্যাটিক চিত্রটি নিম্নরূপ:

2 、 ওএসএফপি

ওএসএফপি অপটিকাল মডিউলটির জন্য ওএসএফপি 400 গিগাবাইট উপলব্ধ করতে 8, 56 জি চ্যানেল ব্যবহার করে। 56gbe সিগন্যালটি প্যাম 4 এর মড্যুলেশনের অধীনে 25G ডিএমএল লেজার দ্বারা গঠিত। এই স্ট্যান্ডার্ডটি একটি নতুন ইন্টারফেস স্ট্যান্ডার্ড এবং বিদ্যমান ফোটো ইলেক্ট্রিক ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ নয়।

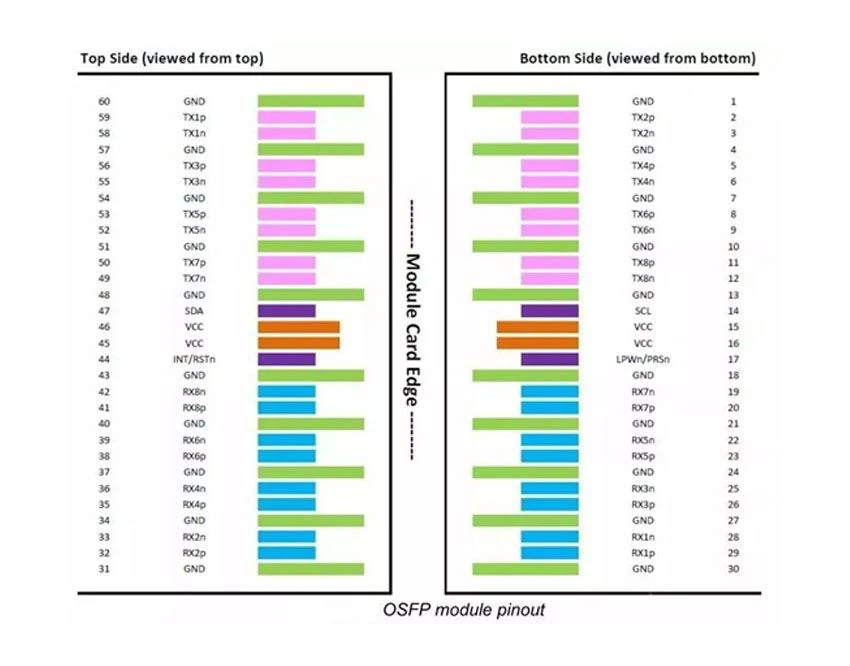

ওএসএফপির নিজস্ব রেডিয়েটার রয়েছে, এর আকার 100.4 * 22.58 * 13 মিমি ^ 3, যা সিএফপি 8 এর চেয়ে অনেক ছোট, এবং এর পাওয়ার খরচ সর্বাধিক 15W এর সাথে তুলনামূলকভাবে কম। এটি আকারে কিউএসএফপি-ডিডি থেকে কিছুটা বড় এবং সেজন্য পিসিবি বৃহত্তর অঞ্চল প্রয়োজন। এর বৈদ্যুতিক ইন্টারফেসের পিনগুলি QSFP-DD এর থেকে পৃথক, নীচে চিত্রের মতো উপরে এবং নীচে একটি সারি রয়েছে:

3 、 সিডাব্লুডিএম 8

স্ট্যান্ডার্ডটি cwdm4 স্ট্যান্ডার্ডের একটি এক্সটেনশন। প্রতিটি তরঙ্গদৈর্ঘ্যের হার 50G, এবং 400 গিগাবাইটও উপলব্ধি করা যায়। তরঙ্গদৈর্ঘ্য হিসাবে সংজ্ঞায়িত করা হয়:

শিল্পের মান অনুসারে, 40 ও গোপিকাল মডিউলগুলির বিভিন্ন প্যাকেজিং ফর্মগুলির নিজস্ব অসুবিধা এবং সুবিধা রয়েছে

শিল্পের মান অনুসারে, 40 ও বৈজ্ঞানিক মডিউলগুলির বিভিন্ন প্যাকেজিং ফর্মগুলির নিজস্ব অসুবিধা এবং সুবিধা রয়েছে ：

1.40OGCDFP অপটিক্যাল মডিউল - হট অদলবদল সমর্থন করে; তবে, সংকেতের 16 টি চ্যানেলের সমান্তরাল সংক্রমণে প্রয়োজনীয়তার কারণে, বিদ্যুৎ খরচ এবং ভলিউম বড়।

2. 40OG কোবো অপটিক্যাল মডিউল - মাদারবোর্ডটি তাপ অপচয়, ভাল তাপ অপচয় এবং ছোট আকারের জন্য ব্যবহার করতে পারে; তবে এটি হট অদলবদলকে সমর্থন করে না, সুতরাং এটি পরে রক্ষণাবেক্ষণ করা কঠিন।

3. 40OG সিএফপি 8 অপটিক্যাল মডিউল - সিএফপি 4 এর সম্প্রসারণের সমতুল্য, চ্যানেলের সংখ্যা 8 টি চ্যানেলে বৃদ্ধি করা হয়েছে, যা দ্রুত বাজারে আনা যায়; তবে ব্যয় বেশি, আকার এবং বিদ্যুৎ খরচ বড়।

4. 40OG কিউএসএফপি-ডিডি অপটিকাল মডিউল - বিদ্যমান কিউএসএফপি compatible {4}} / কিউএসএফপি 28, ছোট আকার এবং সুবিধাজনক রক্ষণাবেক্ষণের সাথে সামঞ্জস্যপূর্ণ।

5. 40OG ওএসএফপি অপটিক্যাল মডিউল - সংহত তাপ ডুবির সাথে, এটি তাপের অপচয় হ্রাস কর্মক্ষমতাটি ব্যাপকভাবে উন্নত করতে পারে; তবে, নতুন ইন্টারফেস স্ট্যান্ডার্ডটি বিদ্যমান ফটোয়েলেক্ট্রিক ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ নয়, যা কিউএসএফপি-ডিডি থেকে কিছুটা বড়, প্রিন্টেড সার্কিট বোর্ডের (বৃহত অঞ্চল) পিসিবি প্রয়োজন, এবং উচ্চ বিদ্যুত ব্যবহার রয়েছে।

বর্তমান বাজারের পরিস্থিতি বিবেচনায়, 40OG কিউএসএফপি-ডিডি অপটিকাল মডিউল 40AG অপটিকাল মডিউলটির মূলধারার প্যাকেজিং হয়ে মিনিয়েচারাইজেশন, সংহতকরণ এবং নিম্নগতির সামঞ্জস্যের সুবিধার সাথে প্রত্যাশিত।

400 জি অপটিকাল মডিউলটির কাজ কী?  

400 জি অপটিকাল মডিউলটির প্রধান কাজটি হ'ল ডেটা থ্রুপুট উন্নত করা এবং ডেটা সেন্টারের ব্যান্ডউইথ এবং পোর্ট ঘনত্বকে সর্বাধিক করে তোলা। 400 জি অপটিকাল মডিউলটির ভবিষ্যতের প্রবণতা হ'ল প্রশস্ত লাভ, কম শব্দ, ক্ষুদ্রায়ন এবং সংহতকরণ এবং পরবর্তী প্রজন্মের ওয়্যারলেস নেটওয়ার্ক এবং অতি বৃহত আকারের ডেটা সেন্টারের জন্য উচ্চমানের অপটিক্যাল যোগাযোগ মডিউল সরবরাহ করা।

400G অপটিকাল মডিউলটির কতগুলি চিপ দরকার? 

চীন 400 জি অপটিক্যাল মডিউল চিপসের আমদানিতে প্রচুর নির্ভর করে। অপটিকাল চিপ শিল্পের বৈশ্বিক প্রতিযোগিতার প্যাটার্নের দৃষ্টিকোণ থেকে, চীন জিজি হাই-স্পিড সহ উচ্চ-শেষ অপটিক্যাল চিপ হিসাবে প্রধান বৈশিষ্ট্যটি অপর্যাপ্ত স্বয়ংসম্পূর্ণতা হার, এবং সম্পর্কিত অপটিক্যাল চিপের চাহিদা আমদানির উপর চূড়ান্তভাবে নির্ভরশীল । অতএব, যদিও অপটিকাল চিপটি কেবল 400 জি অপটিকাল মডিউলে একটি টুকরো ব্যবহার করা দরকার, এটির একটি উচ্চ ব্যয়ের অনুপাত রয়েছে এবং এটি অপটিকাল মডিউল শিল্প মান শৃঙ্খলার মুকুট রত্ন। অপটিকাল মডিউলগুলিতে, অপটিকাল চিপগুলি সর্বোচ্চ মান প্রান্তটি ধরে রাখে এবং প্রান্তটি তত বেশি, অপটিকাল চিপগুলির দাম আরও বেশি। 10G / 25G অপটিকাল মডিউলে, অপটিকাল চিপের ব্যয় প্রায় 30%, 40G / 100G অপটিক্যাল মডিউলে অপটিক্যাল চিপের ব্যয় প্রায় 50% এবং 400G অপটিকাল মডিউল 70% এর জন্য অ্যাকাউন্ট করে।

400 জি অপটিকাল মডিউল এবং 10 জি, 25 জি এবং 40 জি অপটিকাল মডিউলটির মধ্যে পার্থক্য কী?

যদিও 10 জি, 25 জি, 40 জি এবং এমনকি 100 জি অপটিকাল মডিউলগুলি বাজারে মূলধারায় পরিণত হয়েছে, ব্যান্ডউইদথ, বন্দর ঘনত্ব এবং সিস্টেম শক্তি ব্যবহারের ক্রমাগত উন্নতির সাথে সাথে, 400 জি অপটিকাল মডিউলটি আরও উচ্চতর গতিতে প্রযুক্তি প্রচারের জন্য একটি নতুন পর্যায়ে হবে পদ্ধতি. 10 জি, 25 জি এবং 40 জি অপটিকাল মডিউলগুলির সাথে তুলনা করে 400 জি অপটিকাল মডিউলটির আগমন অপটিক্যাল যোগাযোগকে নতুন যুগে প্রবেশ করবে। অপটিক্যাল যোগাযোগটি নিম্ন-প্রান্ত অপটিক্যাল মডিউলটির একক ক্যারিয়ার মডুলেশন সহজাত সনাক্তকরণ থেকে মাল্টি ক্যারিয়ার স্তর ফেজ মড্যুলেশনে এবং মেরুকরণের মাল্টিপ্লেক্সিংয়ের অ্যারে সুসংগত সনাক্তকরণে পরিবর্তিত হচ্ছে। ফোটোনিক ইন্টিগ্রেশন এবং বৈদ্যুতিন সংহতকরণ, এডিসি / ডিএসপি প্রযুক্তি 400 জি অপটিক্যাল যোগাযোগ মডিউল এবং সিস্টেমের বাণিজ্যিকীকরণের মূল বিষয় হবে। ইথারনেট মানককরণের জরুরি প্রয়োজনের সাথে অপটিকাল সমান্তরালনের প্রয়োজনীয়তা ফোটোনিক সংহতকরণ প্রযুক্তিকে ব্যাপকভাবে প্রচার করবে।

400 জি অপটিকাল মডিউলটির বাজার মূল্য কত? 

যেমনটি আমরা সবাই জানি, 100 জি প্রযুক্তি পণ্য পরিপক্ক হয়েছে, 400G বর্তমান হট টপিক, 400 জি অপটিকাল মডিউলটির অগ্রগতি সম্পর্কে শিল্পটি খুব উদ্বিগ্ন। আজকাল, আর জিজি অ্যাম্প; 400 জি অপটিকাল মডিউলটির ডি এবং ভর উত্পাদন অগ্রগতিও তুলনামূলকভাবে সন্তোষজনক। বর্তমান বাজারের পটভূমিতে, সুপার লার্জ-স্কেল ডেটা সেন্টারের ব্যান্ডউইথের ক্রমবর্ধমান চাহিদা সহ, 400 জি অপটিক্যাল যোগাযোগ মডিউল সিস্টেমের কার্যকারিতা উন্নত করতে এবং ব্যান্ডউইথ ব্যয় হ্রাস করার জন্য সেরা পছন্দ হয়ে উঠেছে। পরবর্তী পর্যায়ে 5 জি নেটওয়ার্কের আগমনের সাথে সাথে এটি 400 অপটিকাল মডিউলটির বাজার মূল্যের জন্য আরও একটি ইতিবাচক ড্রাইভিং ফ্যাক্টর হবে।
