1. পিসি কি?
পিসি শারীরিক যোগাযোগ। এটি অপটিকাল ফাইবার জাম্পারে অপটিকাল ফাইবার সংযোগকারীগুলির সবচেয়ে সাধারণ নাকাল পদ্ধতি, যা টেলিকম অপারেটরগুলির সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। যদিও অপটিকাল ফাইবার সংযোগকারীটির শেষ মুখ সমতল দেখায়, এটি আসলে কিছুটা বাঁকানো এবং পালিশ করা হয়, এবং নমনের সর্বোচ্চ পয়েন্টটি ফাইবার কোরের কেন্দ্র, যা অপটিকাল ফাইবার উপাদানগুলির মধ্যে বায়ু ব্যবধানকে কার্যকরভাবে হ্রাস করতে পারে। সাধারণভাবে, পিসি নাকাল মোডের সাথে ফাইবার জাম্পারের রিটার্ন লস হ'ল - 40 ডিবি।
২. ইউপিসি কী?
ইউপিসি, বা সুপারফিজিকাল যোগাযোগ। এটি পিসি থেকে বিকশিত হয়েছে, যা শেষ মুখটি মসৃণকরণকে অনুকূল করে তোলে, যাতে আরও ভাল পৃষ্ঠের সমাপ্তি পাওয়া যায়। পিসির মতো, ইউপিসির সর্বোচ্চ বেন্ডিং পয়েন্ট ফাইবার কোরকে কেন্দ্র করে, তবে ইউপিসির রিটার্ন লস পিসির তুলনায় বেশি, যা সাধারণত - 50 ডিবি (বা আরও বেশি)। এটি সাধারণত ইথারনেট নেটওয়ার্ক সরঞ্জামগুলিতে ব্যবহৃত হয় (যেমন ওডিএফ ফাইবার বিতরণ ফ্রেম, মিডিয়া রূপান্তরকারী এবং অপটিকাল সুইচ), এবং টেলিফোন সিস্টেমেও ব্যবহৃত হয়।
৩. এপিসি কী?
এপিসি (অ্যাঙ্গেল ফিজিকাল কন্টাক্ট) কে ঝুঁকানো বিমানের শারীরিক যোগাযোগ বলা হয়। অপটিকাল ফাইবারের শেষ মুখটি সাধারণত 8 lined ঝুঁকির সমতলে পরিণত হয়। 8 ° এঙ্গেল র্যাম্প ফাইবারের প্রান্তটি আরও শক্ত করে তোলে এবং তার র্যাম্প কোণের মাধ্যমে আলোর উত্সটিতে সরাসরি আলোর উত্সে ফিরে আসার চেয়ে আলোকে প্রতিস্থাপন করে, আরও ভাল সংযোগ সরবরাহ করে। এর শিল্পকৌশল স্ট্যান্ডার্ড রিটার্ন লস হ'ল - d০ ডিবি, এবং এপিসি কেবল এপিসির সাথে সংযুক্ত হতে পারে AP
কীভাবে ইউপিসিকে এপিসি থেকে আলাদা করবেন?
1. বিভিন্ন শেষ মুখ। ইউপিসি সংযোগকারীটি কোণ ছাড়াই পালিশ করা হয়েছে, তবে এপিসি সংযোগকারী প্রান্তটিতে 8 ডিগ্রি কোণ রয়েছে।
2. হালকা প্রতিবিম্ব মোড। ইউপিসি সংযোগকারী সরাসরি ব্যবহারযোগ্য আলোর উত্সে যে কোনও প্রতিবিম্বিত আলোকে প্রতিবিম্বিত করবে, কিন্তু এপিসি সংযোগকারী প্রতিফলিত আলোকে সরাসরি আলোর উত্সের প্রতিফলনের পরিবর্তে একটি নির্দিষ্ট কোণে ক্ল্যাডিংয়ের মধ্যে প্রতিবিম্বিত করে তোলে।
3. রিটার্ন ক্ষতি এপিসি সংযোগকারী সরবরাহ করে - 65 ডিবি রিটার্ন লস এবং ইউপিসি - 50 ডিবি। যদি রিটার্নের ক্ষতি কম হয় তবে সংযোজক আরও ভাল মিলের কর্মক্ষমতা অর্জন করতে পারে।

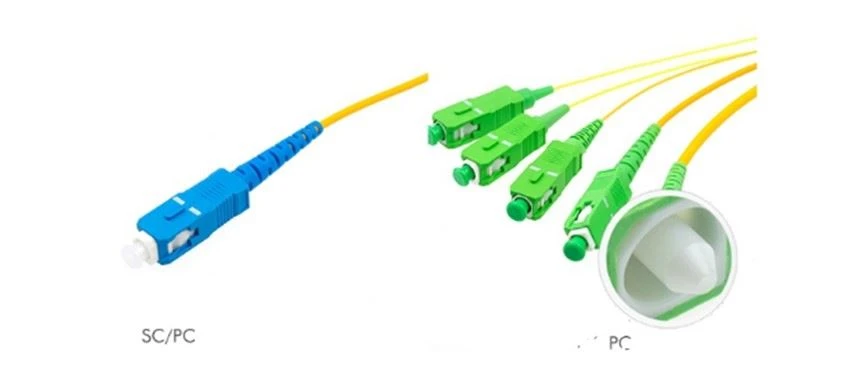

4. সংযোগকারী রঙ। এটি সর্বাধিক সুস্পষ্ট পার্থক্য যা পৃষ্ঠ থেকে দেখা যায়। ইউপিসি সংযোগকারীগুলি সাধারণত নীল এবং এপিসি সংযোগকারীগুলি সাধারণত সবুজ থাকে।
ফাইবার অপটিক জাম্পার চয়ন করার সময়, এটি আপনার আসল প্রয়োগের ভিত্তিতে হওয়া উচিত। ইউপিসির পারফরম্যান্স এপিসির চেয়ে ভাল। উচ্চ ব্যান্ডউইথ অ্যাপ্লিকেশন এবং দীর্ঘ দূরত্বের লিঙ্কগুলির জন্য এপিসি সবচেয়ে উপযুক্ত। উদাহরণস্বরূপ, এফটিটিএক্স, পন এবং ডাব্লুডিএম লোকসান ফেরানোর ক্ষেত্রে আরও সংবেদনশীল, তাই সর্বনিম্ন রিটার্ন লস সরবরাহের জন্য এপিসি একটি ভাল সমাধান। তবে এপিসি মেশিন ব্যবহারে ব্যয় অনেক বেড়ে যাবে। যদি রিটার্ন লোকসানের প্রয়োজনীয়তা বেশি না হয় তবে ইউপিসি আরও ভাল পছন্দ।
বিভিন্ন ধরণের অপটিক্যাল ফাইবার ইন্টারফেসের পরিচিতি
অপটিকাল ফাইবার সংযোগকারী (ফাইবার স্কিপিং নামে পরিচিত) বলতে বোঝায় যে আলোকের উভয় প্রান্তটি অপটিকাল পাথের সক্রিয় সংযোগ উপলব্ধি করতে সংযোগকারী প্লাগের সাথে ইনস্টল করা হয়; অপটিকাল ফাইবার জাম্পারের উভয় প্রান্তে অপটিকাল মডিউলগুলি গ্রহণ ও প্রেরণ অবশ্যই সামঞ্জস্যপূর্ণ হতে হবে, অর্থাত, অপটিকাল ফাইবারের উভয় প্রান্তটি অবশ্যই একই তরঙ্গদৈর্ঘ্যের সাথে অপটিকাল মডিউল হতে হবে এবং তাদের পার্থক্য করার সহজ উপায়টি একই হওয়া উচিত অপটিকাল মডিউলগুলির রঙ। সাধারণভাবে, সংক্ষিপ্ত তরঙ্গ মডিউলটি মাল্টি-মোড ফাইবার (কমলা ফাইবার) ব্যবহার করে এবং লং ওয়েভ মডিউলটি ডেটা সংক্রমণের যথার্থতা নিশ্চিত করতে একক-মোড ফাইবার (হলুদ ফাইবার) ব্যবহার করে।
একটি প্লাগের সাথে এক প্রান্তকে একটি pigtail বলে। পিগটেলের কাজটি সাধারণত অপটিকাল ফাইবারের উভয় প্রান্তে জোড়গুলি সংযোগ করতে ব্যবহৃত হয়। পিগটেলের এক প্রান্তটি অপটিকাল ফাইবার সংযোগকারীটির সাথে সংযুক্ত হয় এবং অন্য প্রান্তটি অপটিকাল ফাইবার ট্রান্সসিভার বা অপটিকাল ফাইবার মডিউলের সাথে বিশেষ সংযোগকারীগুলির (এফসি, সেন্ট, এসসি, এলসি, এমটিআরজে) সাথে সংযুক্ত থাকে, একটি অপটিকাল ডেটা সংক্রমণ পথ তৈরি করে।
1. এফসি টাইপ অপটিকাল ফাইবার সংযোগকারী: বাহ্যিক শক্তিবৃদ্ধি পদ্ধতিটি ধাতব হাতা এবং বেঁধে দেওয়া পদ্ধতিটি স্ক্রু বাকল। সাধারণত ওডিএফ দিকে ব্যবহৃত হয় (বিতরণ ফ্রেমে সর্বাধিক ব্যবহৃত)
২. এসসি টাইপ অপটিকাল ফাইবার সংযোগকারী: এটি জিবিআইসি অপটিকাল মডিউল বা সাধারণ অপটিকাল ফাইবার ট্রান্সসিভার সংযোগ করতে ব্যবহৃত হয়। এটির শেলটি আয়তক্ষেত্রাকার, এবং বেঁধে দেওয়া পদ্ধতিটি কোনও ঘোরানো ছাড়াই প্লাগ-ইন পিন ল্যাচ টাইপ। (রাউটার সুইচগুলিতে সর্বাধিক ব্যবহৃত)
৩. এসটি টাইপ অপটিকাল ফাইবার সংযোগকারী: সাধারণত অপটিকাল ফাইবার বিতরণ ফ্রেমে ব্যবহৃত হয়, শেলটি গোলাকার হয় এবং বেঁধে দেওয়া পদ্ধতিটি স্ক্রু বাকল হয়। (10 বাস-এফ সংযোগের জন্য, সংযোগকারীটি সাধারণত প্রকারভেদ থাকে is ফাইবার বিতরণ ফ্রেমে সাধারণত ব্যবহৃত হয়)
৪. এলসি টাইপ অপটিকাল ফাইবার সংযোগকারী: এসএফপি মডিউলে সংযোগকারী সংযোগকারী, যা সুবিধাজনক অপারেশন মডুলার জ্যাক (আরজে) ল্যাচ প্রক্রিয়াটি দিয়ে তৈরি। (রাউটারগুলিতে সাধারণত ব্যবহৃত হয়)
রিটার্ন ক্ষতি এবং সন্নিবেশ ক্ষতি
রিটার্ন ক্ষতি এবং সন্নিবেশ ক্ষতি: বিভিন্ন ল্যাপিং পদ্ধতিগুলি অপটিকাল ফাইবারের সংক্রমণ মান নির্ধারণ করে, যা মূলত রিটার্ন হ্রাস এবং সন্নিবেশ ক্ষতির প্রতিফলিত হয়। সংযোজন ক্ষতি সংযোগকারী বা তারের মাধ্যমে উত্পন্ন সিগন্যাল ক্ষতি বোঝায়। সাধারণভাবে, পিসি, ইউপিসি এবং এপিসি সংযোগকারীগুলির সাধারণ সন্নিবেশ হ্রাস 0.3 ডিবি এর চেয়ে কম হওয়া উচিত। এপিসি সংযোগকারীটির সাথে তুলনা করে, ইউপিসি / পিসি সংযোগকারী সাধারণত ছোট বায়ুর ব্যবধানের কারণে কম সন্নিবেশ ক্ষতি অর্জন করা সহজ। সংযোজকের শেষ মুখগুলির মধ্যে ধূলিকণার কারণে সন্নিবেশ ক্ষতিও হতে পারে।
রিটার্ন লস (রিটার্ন লস), প্রতিবিম্ব ক্ষতি হিসাবে পরিচিত, এটি একটি পরামিতি যা সংকেতের প্রতিবিম্ব কর্মক্ষমতা প্রতিনিধিত্ব করে। এটি সাধারণত নেতিবাচক ডিবি মান হিসাবে প্রকাশ করা হয়। মান পরামিতি যত বেশি, তত ভাল। এপিসি সংযোগকারীটির শেষ মুখটি পালিশ করা হয়, সুতরাং এপিসি সংযোগকারীটির রিটার্ন হ্রাস সাধারণত ইউপিসি সংযোজকের চেয়ে ভাল। সাধারণভাবে, পিসি গ্রাইন্ডিং মোড সহ অপটিক্যাল ফাইবার জাম্পারের রিটার্ন লস হ'ল - 40 ডিবি। ইউপিসির রিটার্ন লস পিসির চেয়ে বেশি, যা সাধারণত - 55 ডিবি (বা আরও বেশি)। এপিসি শিল্পের স্ট্যান্ডার্ডের রিটার্ন লস - 65 ডিবি। যখন ইউপিসি সংযোগকারী ব্যবহৃত হয়, তখন কিছু প্রতিফলিত আলো আলোর উত্সে আবার নির্গত হয়, যখন এপিসি সংযোগকারীটির প্রবণতা শেষ মুখটি একটি নির্দিষ্ট কোণে ক্ল্যাডিংয়ের প্রতিফলিত আলোকের একটি অংশ তৈরি করে, ফলে আরও বেশি প্রতিফলিত আলো কমিয়ে দেয় আলোর উৎস. এটিই মূল ফ্যাক্টর যা বিভিন্ন রিটার্ন হ্রাসের দিকে নিয়ে যায়।
অ্যাপ্লিকেশন দৃশ্য: পিসি অপটিকাল ফাইবার জাম্পারে অপটিকাল ফাইবার সংযোগকারীগুলির সবচেয়ে সাধারণ নাকাল পদ্ধতি, যা টেলিকম অপারেটরগুলির সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। ইউপিসি সাধারণত ইথারনেট নেটওয়ার্ক সরঞ্জামগুলিতে (যেমন ওডিএফ ফাইবার বিতরণ ফ্রেম, মিডিয়া রূপান্তরকারী এবং অপটিক্যাল ফাইবার সুইচ), ডিজিটাল, কেবল টিভি এবং টেলিফোন সিস্টেমে ব্যবহৃত হয়। এপিসি সাধারণত উচ্চ তরঙ্গদৈর্ঘ্য অপটিকাল আরএফ অ্যাপ্লিকেশন যেমন সিএটিভি, সেইসাথে অপটিক্যাল প্যাসিভ অ্যাপ্লিকেশনগুলিতে যেমন পন নেটওয়ার্ক স্ট্রাকচার বা প্যাসিভ অপটিকাল ল্যান ব্যবহার করা হয়।
