সংযোগ করার আগে, ফাইবার অপটিক্যাল প্যাচ কর্ড পরিষ্কার করতে পরম অ্যালকোহল ব্যবহার করুন।
তারপর পরীক্ষা করতে ফাইবার এন্ড-ফেস ভিজ্যুয়াল ইন্সপেক্টর ব্যবহার করুন।
সংযোগ করার আগে এটি পরিষ্কার নিশ্চিত করতে হবে,
MUX DEMUX এবং অপটিক্যাল ট্রান্সসিভারকে নোংরা করা এড়িয়ে চলুন। সংযোগ আছে কিনা এবং আলো আছে কিনা তা পরীক্ষা করতে অপটিক্যাল পাওয়ার মিটার প্রস্তুত করুন

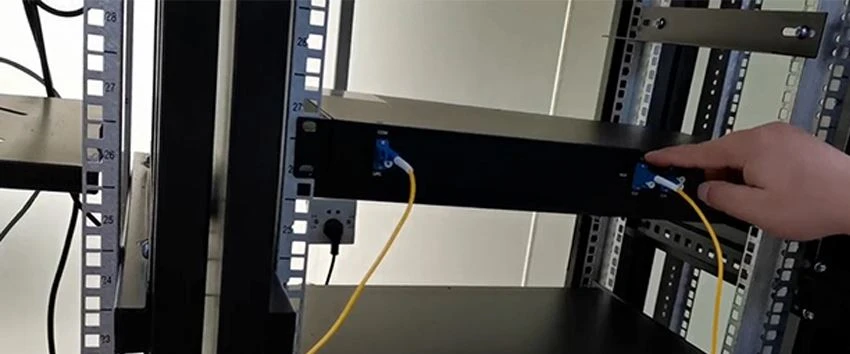

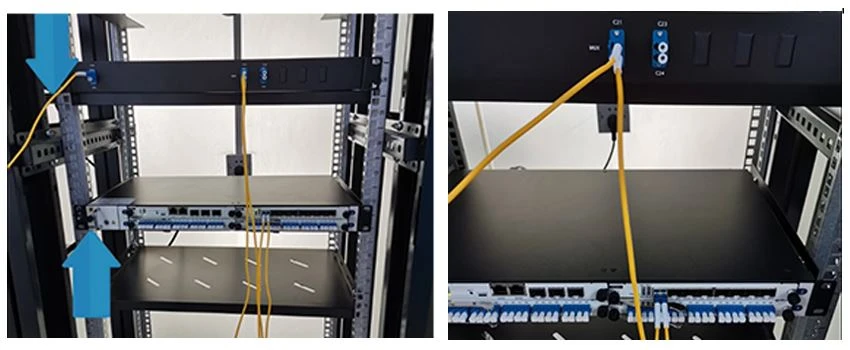

MUX এবং অপটিক্যাল ট্রান্সসিভার সংযোগ করতে প্যাচ কর্ড ব্যবহার করুন (সুইচ/সরঞ্জাম)
আমরা এটি ব্যবহার করিHT6000 DWDM সিস্টেমইনস্টল পরীক্ষা করতে সুইচ হিসাবে সরঞ্জাম.

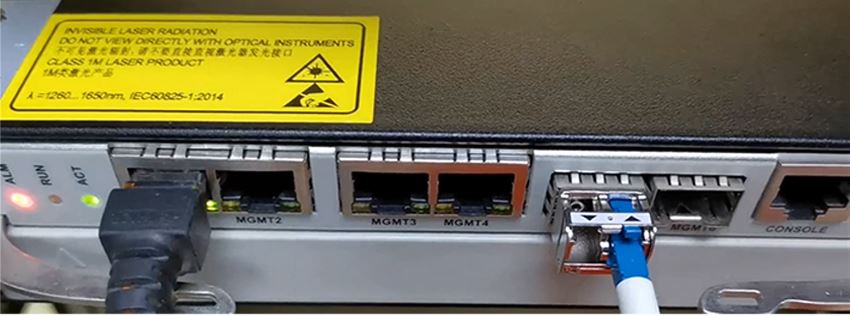

সুইচ করতে C21 SFP সংযোগ করুন, প্যাচ কর্ড সংযোগ ব্যবহার করুন C21 SFP Tx MUX C21 এর সাথে সংযোগ করুন
C21 SFP Rx MUX C22 এর সাথে কানেক্ট করুন
আপনি com পোর্ট পরীক্ষা করতে পারেন. যদি এই COM আলো পেতে পারে, দেখান MUX ঠিক আছে, SFP ট্রান্সসিভারও ঠিক আছে।

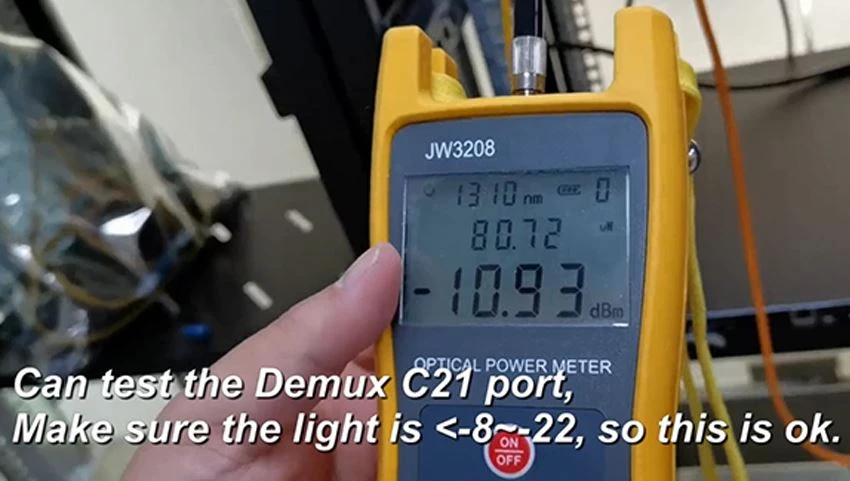

DEMUX C21 পোর্ট পরীক্ষা করতে পারেন, নিশ্চিত করুন যে আলো<-8~-22, তাই="" এটি="" ঠিক="">
সুইচের সাথে C22 SFP কানেক্ট করুন, C22 SFP Rx সংযোগ করতে প্যাচ কর্ড ব্যবহার করুন DEMUX C21 C22 SFP Tx DEMUX C22 এর সাথে সংযোগ করুন
আপনি Mux C22 পোর্ট পরীক্ষা করতে পারেন,
নিশ্চিত করুন যে আলো<-8~-22, তাই="" এটি="" ঠিক="" আছে।="" mux="" ঠিক="" আছে,="" sfp="" ট্রান্সসিভারও="" ঠিক="">
C21 SFP Rx Mux C22 এর সাথে সংযোগ করুন
কিভাবে C23 C24 মডিউল ইনস্টল করবেন?
সুইচের সাথে C23 SFP কানেক্ট, MUX C23 এর সাথে C21 SFP Tx কানেক্ট, Mux C24 এর সাথে C23 SFP Rx কানেক্ট করার জন্য প্যাচ কর্ড ব্যবহার করুন।
সুইচের সাথে C24 SFP কানেক্ট করুন, DEMUX C24 এর সাথে C24 SFP Tx কানেক্ট, DEMUX C23 এর সাথে C24 SFP Rx কানেক্ট করতে প্যাচ কর্ড ব্যবহার করুন।
