বিড়ি অপটিক্যাল মডিউল সম্পর্কিত সম্পর্কিত জ্ঞান

বিড়ি অপটিক্যাল মডিউল: বিড়ি --- দ্বিদিশালী। এটি দুটি দিক থেকে বিভিন্ন কেন্দ্রীয় তরঙ্গদৈর্ঘ্য প্রেরণ এবং গ্রহণ করতে ডাব্লুডিএম প্রযুক্তি ব্যবহার করে, যাতে একটি ফাইবারের মাধ্যমে অপটিকাল সংকেতগুলির দ্বিদ্বায়ক সংক্রমণ অনুধাবন করা যায়। বিড়ি মডিউলগুলি অবশ্যই জোড়ায় ব্যবহার করা উচিত এবং এর বৃহত্তম সুবিধা হ'ল ফাইবার সংস্থানগুলি সঞ্চয় করা। ট্রান্সমিটার এবং রিসিভারের কাঙ্ক্ষিত তরঙ্গদৈর্ঘ্যের সাথে মেলে ডিপ্লেক্সার টিউন করার মাধ্যমে, ডেটার দ্বিপাক্ষিক সংক্রমণ উপলব্ধি করা যায়।

প্রয়োগ

কম খরচে চিত্র, ডেটা এবং ভয়েসের যোগাযোগ সম্পূর্ণ করতে একক ফাইবার দ্বি-মুখী সাধারণত ব্যবহারকারী অ্যাক্সেস নেটওয়ার্কে ব্যবহৃত হয়।

১. একক ফাইবার বিড়ি অপটিকাল মডিউলটি আরও ব্যয়বহুল, তবে ফাইবার সংস্থানগুলি সংরক্ষণ করার জন্য কেবল একটি ফাইবারের প্রয়োজন, যা ফাইবার সংস্থার অভাবজনিত ব্যবহারকারীদের জন্য একটি ভাল পছন্দ।

2. ডুয়াল ফাইবার অপটিকাল মডিউলটি যুক্ত করার দরকার নেই। যে কোনও দুটি অপটিকাল মডিউল সংযুক্ত হতে পারে। দাম একক ফাইবার বিড়ি অপটিক্যাল মডিউলের তুলনায় সস্তা, তবে আরও একটি ফাইবার প্রয়োজন। যদি ফাইবার সংস্থানগুলি পর্যাপ্ত থাকে তবে ডুয়াল ফাইবার অপটিক্যাল মডিউল নির্বাচন করা যেতে পারে।

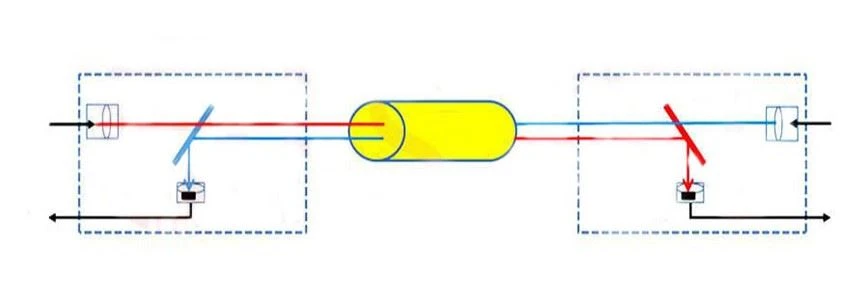

কাজ নীতি

বিড়ি অপটিকাল মডিউল এবং traditionalতিহ্যবাহী দ্বৈত ফাইবার দ্বি নির্দেশিত অপটিকাল মডিউলের মধ্যে স্পষ্ট পার্থক্য হ'ল বিড়ি অপটিকাল মডিউলটি ডাব্লুডিএম কাপলারের সাথে সজ্জিত, এটি ডিপ্লেক্সার নামেও পরিচিত, যা একক ফাইবার দ্বারা প্রেরিত ডেটা জোড়া এবং পৃথক করতে পারে। সুতরাং, বিড়ি অপটিকাল মডিউলটিকে ডাব্লুডিএম অপটিকাল মডিউলও বলা হয়।

কার্যকরভাবে পরিচালনার জন্য, বিড়ি অপটিকাল মডিউলগুলি অবশ্যই জোড়ায় ব্যবহার করা উচিত এবং দুটি ডিপ্লেক্সারের অপারেটিং তরঙ্গদৈর্ঘ্য অবশ্যই পরিপূরক এবং সামঞ্জস্যপূর্ণ হতে হবে। উদাহরণস্বরূপ, যদি জোড়ায় দুটি বিড়ি অপটিকাল মডিউল ব্যবহার করা হয়, যথা a এবং B, মডিউলটির প্রাপ্ত তরঙ্গদৈর্ঘ্য হ'ল মডিউল বি এর সঞ্চারিত তরঙ্গদৈর্ঘ্য, এবং মডিউলের a সঞ্চারিত তরঙ্গদৈর্ঘ্য হল মডিউল বি এর গ্রহণ তরঙ্গদৈর্ঘ্য is

বিড়ি অপটিকাল মডিউল প্রকার

(1) বিড়ি এসএফপি অপটিকাল মডিউলগুলি: বিডি এসএফপি অপটিকাল মডিউলগুলি সাধারণত একক ফাইবারের মাধ্যমে উচ্চ-পারফরম্যান্স ইন্টিগ্রেটেড ডুপ্লেক্স ডেটা লিঙ্কগুলিতে ব্যবহৃত হয়। যদি ট্রান্সমিশন দূরত্ব 40 কিলোমিটারের কম হয়, বিড়ি এসএফপি অপটিকাল মডিউলটির তরঙ্গদৈর্ঘ্য স্কিম 1310nm / 1550nm এবং 1310nm / 1490nm; যদি ট্রান্সমিশন দূরত্ব 40 কিলোমিটারের বেশি হয়, বিড়ি এসএফপি অপটিকাল মডিউলটির তরঙ্গদৈর্ঘ্য স্কিম 1550nm / 1490nm is

(২) বিড়ি এসএফপি + অপটিকাল মডিউল: বিড়ি এসএফপি + অপটিকাল মডিউলটি একটি বর্ধিত এসএফপি অপটিকাল মডিউল। এটি 1330 / 1270nm ট্রান্সমিটার এবং 1270 / 1330nm রিসিভার, যেমন আইইইই 802.3ae 10 গিগাবাস-বিএক্স-এর 20 কিলোমিটার সংক্রমণ দূরত্ব সহ দ্বি নির্দেশমূলক 10 জি সিরিয়াল অপটিক্যাল যোগাযোগের ক্ষেত্রে ব্যবহৃত হয়।

(3) বিড়ি এক্স 2 অপটিকাল মডিউল: বিড়ি এক্স 2 অপটিকাল মডিউলটি দ্বি নির্দেশিত 10 জি সিরিয়াল অপটিক্যাল যোগাযোগে ব্যবহৃত হয় এবং এই অপটিকাল মডিউলটি দুটি অংশ নিয়ে গঠিত: ট্রান্সমিটার অংশটি 1330 / 1270nm ডিএফবি লেজার ব্যবহার করে। রিসিভার ইন্টিগ্রেটেড 1270 / 1330nm প্র্যাম্প্লিফায়ার এবং পোস্ট এমপ্লিফায়ার ব্যবহার করে।

(4) বিড়ি এক্সএফপি অপটিক্যাল মডিউল: বিডি এক্সএফপি অপটিকাল মডিউলটি একটি এক্সএফপি এমএসএ প্যাকেজড অপটিকাল মডিউলটি অন্তর্নির্মিত ডিজিটাল ডায়াগনোস ফাংশন সহ। এর নির্গমন তরঙ্গদৈর্ঘ্য এবং প্রাপ্ত তরঙ্গদৈর্ঘ্য যথাক্রমে 1330nm / 1270nm এবং 1270nm / 1330nm। এটি সাধারণত ব্যান্ডযুক্ত এসএমএফ দিয়ে ব্যবহৃত হয় এবং সর্বাধিক সংক্রমণ দূরত্ব 10 কিলোমিটারে পৌঁছতে পারে। তদ্ব্যতীত, 2 জি অপটিকাল মডিউলটির বিদ্যুৎ খরচ 10 জি অপটিকাল মডিউলটির চেয়ে কম।

কেন বিড়ি অপটিক্যাল মডিউল চয়ন করবেন?

বিড়ি অপটিকাল মডিউলটির সর্বাধিক সুস্পষ্ট সুবিধা হ'ল এটি ফাইবার প্যাচ প্যানেলে বন্দরের সংখ্যা হ্রাস করতে পারে, ফাইবার ক্যাবলিং পরিকাঠামোগুলির ব্যয় সাশ্রয় করতে পারে, ক্যাবলিংয়ের স্থান হ্রাস করতে পারে, ফাইবার পরিচালনায় সহায়তা করতে পারে এবং প্রয়োজনীয় অপটিক্যাল ফাইবারের সংখ্যা হ্রাস করতে পারে। বিড়ি অপটিকাল মডিউলটির দাম traditionalতিহ্যবাহী দ্বৈত ফাইবার বিডিরেশেকশনাল অপটিকাল মডিউলের চেয়ে বেশি, তবে প্রতি ইউনিট সংক্রমণ দূরত্ব বিড়ি অপটিক্যাল মডিউল দ্বারা প্রয়োজনীয় অপটিকাল ফাইবারগুলির সংখ্যা অর্ধেক কমেছে। অনেকগুলি নেটওয়ার্ক লাইনের জন্য, কম ফাইবার ব্যবহারের ব্যয় সাশ্রয় বিড়ি অপটিকাল মডিউলগুলি কেনার ব্যয়কে ছাড়িয়ে যায়।

একক ফাইবার বিডাইরেক্টিয়াল অপটিকাল মডিউল এবং ডাবল ফাইবার বিডাইরেকশনাল অপটিকাল মডিউল মধ্যে পার্থক্য:

1. ডাব্লুডিএম প্রযুক্তি একক ফাইবার দ্বিদশিত অপটিক্যাল মডিউলটিতে গৃহীত হয়, তবে ডাবল ফাইবার বিভাজনযুক্ত অপটিক্যাল মডিউল ব্যবহৃত হয় না;

2. একক ফাইবার দ্বি নির্দেশমূলক অপটিকাল মডিউলটি জোড়গুলিতে ব্যবহার করা দরকার, এবং ডাবল ফাইবার বিভাজনযুক্ত অপটিক্যাল মডিউলটির প্রয়োজন নেই;

৩. ডাবল ফাইবার বিভাজনযুক্ত অপটিক্যাল মডিউলের চেয়ে একক ফাইবার বিডাইরেক্টিয়াল অপটিক্যাল মডিউলটির কাঠামো আরও জটিল এবং অপটিকাল মডিউলটিতে একটি স্প্লিটার প্রয়োজন;

৪. একক ফাইবার দ্বি-নির্দেশমূলক অপটিকাল মডিউলগুলির মধ্যে কেবল একটি ফাইবারের প্রয়োজন, এবং দুটি ফাইবার বিভাজনযুক্ত অপটিকাল মডিউলগুলির প্রয়োজন;

৫. সাধারণভাবে বলতে গেলে একক-মোড অপটিক্যাল মডিউলটির দাম মাল্টি-মোড অপটিকাল মডিউলের চেয়ে বেশি এবং কারণগুলি নিম্নরূপ:

একক-মোড ফাইবারের মূল ব্যাসটি ছোট, কেবল একটি মোড ট্রান্সমিশন অনুমোদিত, বিচ্ছুরণ ছোট এবং অপটিক্যাল ডিভাইসগুলির সাথে মিলিত হওয়া তুলনামূলকভাবে কঠিন; মাল্টি-মোড ফাইবারের মূল ব্যাসটি বড়, শত শত মোড ট্রান্সমিশনের অনুমতি দেয়, সুতরাং অপটিক্যাল ডিভাইসগুলির সাথে মিলিত হওয়া তুলনামূলকভাবে সহজ, এবং মিলনের উপাদানগুলির আকারটি মাল্টিমোড ফাইবারের সাথে ভালভাবে মিলে যায়; সিঙ্গল মোড অপটিকাল মডিউল একক-মোড ফাইবার এবং মাল্টিমোড ফাইবার উভয় ক্ষেত্রে চলতে পারে, যখন মাল্টিমোড অপটিকাল মডিউল কেবলমাত্র মাল্টিমোড ফাইবারের উপরই কাজ করতে পারে।

এসএফপিগুলির জন্য সাধারণ অপটিক্যাল মডিউলগুলির পরিচিতি

বর্তমানে, সর্বোচ্চ গতি 10.3 জি পর্যন্ত এবং ইন্টারফেসটি এলসি। এটি লেজার (ট্রান্সমিটার তোসা এবং রিসিভার রোসা সহ), সার্কিট বোর্ড আইসি এবং বহিরাগত আনুষাঙ্গিক সমন্বয়ে গঠিত। বাহ্যিক আনুষাঙ্গিকগুলির মধ্যে শেল, বেস, পিসিবিএ, পুল রিং, ক্লস্প, আনলকিং অংশ এবং রাবার প্লাগ অন্তর্ভুক্ত রয়েছে।

এসএফপিগুলির জন্য অপটিকাল মডিউলগুলির শ্রেণিবদ্ধকরণ

Rate হার অনুযায়ী, 155m / 622 মি / 1.25g / 2.125g / 4.25g / 8g / 10g রয়েছে, যার মধ্যে 155m এবং 1.25g বাজারে বহুল ব্যবহৃত হয়;

The তরঙ্গদৈর্ঘ্য অনুসারে: 850nm / 1310nm / 1550nm / 1490nm / 1530nm / 1610nm, তরঙ্গদৈর্ঘ্য 850nm, এটি একটি বহু-মোড SFP, সংক্রমণ দূরত্ব 2km এর কম, তরঙ্গদৈর্ঘ্য 1310 / 1550nm, সংক্রমণ দূরত্ব 2 কিলোমিটারেরও বেশি, এই তিনটি তরঙ্গ দৈর্ঘ্যের দাম অন্যান্য তরঙ্গদৈর্ঘ্যের তুলনায় তুলনামূলকভাবে সস্তা;

Distance দূরত্ব অনুসারে, স্বল্প দূরত্ব, মাঝারি দূরত্ব এবং দীর্ঘ দূরত্ব রয়েছে;

Transmission সংক্রমণ মোড অনুযায়ী: বৈদ্যুতিক পোর্ট, একক-মোড, মাল্টি-মোড;

S বিশেষ ধরণের এসএফপিগুলির মধ্যে বিড়ি-এসএফপি, বৈদ্যুতিক বন্দর এসএফপি, সিডব্লিউএমএসপিপি, ডিডব্লিউএমএসপিপি এবং এসএফপি} {1}} অপটিকাল মডিউল রয়েছে।

এসএফপি এবং বিড়ি এসএফপিগুলির মধ্যে পার্থক্য

যেমনটি আমরা সবাই জানি, একটি সাধারণ এসএফপি মডিউল সাধারণত দুটি বন্দর থাকে, একটি হ'ল সংকেত প্রেরণের জন্য টিএক্স বন্দর, অন্যটি সিগন্যাল পাওয়ার জন্য আরএক্স বন্দর। সাধারণ এসএফপি মডিউল থেকে পৃথক, বিড়ি এসএফপি মডিউলের একটি মাত্র পোর্ট রয়েছে যা অপটিকাল মডিউলটিতে ফিল্টার দ্বারা ফিল্টার করা হয়। ইন্টিগ্রেটেড ডাব্লুডিএম সংযোগকারী একক ফাইবারে সংকেত প্রেরণ এবং গ্রহণ করতে ব্যবহৃত হয়। একই সময়ে, 1310nm অপটিক্যাল সিগন্যাল প্রেরণ করা হয় এবং 1550nm অপটিকাল সংকেত প্রাপ্ত হয়, বা বিপরীতে।
