সিগন্যাল অখণ্ডতা পরীক্ষার অর্থ অনেকগুলি রয়েছে, তরঙ্গরোগ পরীক্ষা করার প্রধান উপায়গুলির কয়েকটি, চোখের চিত্র চিত্র, জিটার টেস্ট ইত্যাদি etc. সিগন্যাল অখণ্ডতা পরীক্ষার পদ্ধতিটি আরও ব্যাপকভাবে প্রয়োগ করা হয় ওয়েভফর্ম পরীক্ষা হওয়া উচিত, অসিলোস্কোপ ব্যবহার করে ওয়েভফর্ম প্যারামিটার, প্রশস্ততা, সময়ের প্রান্ত পরীক্ষা করে তরঙ্গরূপের প্রশস্ততা, প্রান্ত এবং বুড় ইত্যাদির মাধ্যমে আপনি দেখতে পাচ্ছেন যে ডিভাইস ইন্টারফেস স্তরের প্রয়োজনীয়তাগুলি পূরণ করছে কিনা, যেমন সিগন্যাল বুড় রয়েছে।
সিগন্যাল অখণ্ডতার পরীক্ষার পদ্ধতিগুলি তিনটি বিভাগে বিভক্ত করা যেতে পারে। এই পদ্ধতির কিছু ব্যাখ্যা নীচে দেওয়া হল।
জিটার পরীক্ষা
জিটার টেস্টিং এখন আরও বেশি মনোযোগ পাচ্ছে, কারণ টিআইএ (সময় ব্যবধান বিশ্লেষক) এবং এসআইএ 3000 এর মতো বিশেষ জিটার পরীক্ষার যন্ত্রগুলি খুব ব্যয়বহুল এবং খুব কমই ব্যবহৃত হয়। সর্বাধিক ব্যবহৃত হ'ল অসিলোস্কোপ প্লাস সফটওয়্যার প্রসেসিং, যেমন টেক জিজি # 39; টিডিএসজিআইটি 3 সফ্টওয়্যার। সফ্টওয়্যারটি আরজে এবং ডিজে এর মতো উপাদানগুলি এবং ডিজেতে থাকা উপাদানগুলিকে প্রক্রিয়াজাত করে। এই পরীক্ষার জন্য, নির্বাচিত অ্যাসিলোস্কোপ, দীর্ঘ স্টোরেজ এবং উচ্চ গতির নমুনা প্রয়োজনীয় শর্তাদি যেমন 2M এর চেয়ে বেশি মেমরি এবং 20GSa / s এর নমুনা হার। এখনও অবধি, জিটার টেস্টিংয়ের ফলাফল সংস্থাগুলি থেকে অন্য কোম্পানির তুলনায় যথেষ্ট পরিমাণে পৃথক হয় এবং কেউই কর্তৃপক্ষ বা শিল্পের মান নয়।
ওয়েভফর্ম পরীক্ষা
প্রথম প্রয়োজন হ'ল হোস্ট এবং প্রোব একসাথে পর্যাপ্ত ব্যান্ডউইথ গঠন করে। মূলত, পরীক্ষা সিস্টেমের ব্যান্ডউইথ পরীক্ষা সংকেতের ব্যান্ডউইথের চেয়ে 3 গুণ বেশি 3 অনুশীলনে, কিছু ইঞ্জিনিয়াররা এলোমেলোভাবে কিছু পরীক্ষার জন্য পরীক্ষাগুলি খুঁজে বের করে, বা এমনকি কোম্পানির এ এর প্রোবটি বি বি এর অসিলোস্কোপে প্লাগ করে, যার ফলে সঠিক ফলাফল পেতে অসুবিধা হয়।
ওয়েভফর্ম পরীক্ষাটি সিগন্যাল অখণ্ডতা পরীক্ষার সর্বাধিক ব্যবহৃত মাধ্যম, যা সাধারণত অ্যাসিলোস্কোপ ব্যবহার করে বাহিত হয় মূলত ওয়েভফর্ম প্রশস্ততা, প্রান্ত এবং গর্ত ইত্যাদি পরীক্ষা করার জন্য, ওয়েভফর্ম পরীক্ষার প্যারামিটারগুলির মাধ্যমে দেখা যায় প্রশস্ততা এবং প্রান্ত সময় কিনা ডিভাইসের ইন্টারফেস স্তরের প্রয়োজনীয়তাগুলি এবং সিগন্যাল বুড় ইত্যাদি রয়েছে কিনা তা পূরণ করুন, যেহেতু অসিলোস্কোপ একটি খুব সাধারণ সরঞ্জাম, প্রায় সমস্ত হার্ডওয়্যার ইঞ্জিনিয়াররা এটি ব্যবহার করতে পারে, তবে এর অর্থ এই নয় যে প্রত্যেকে এটি ভালভাবে ব্যবহার করতে পারে। সঠিক সংকেত পাওয়ার জন্য ওয়েভফর্ম পরীক্ষার কিছু প্রয়োজনীয়তাও অনুসরণ করা উচিত।
দ্বিতীয়ত, বিশদে মনোযোগ দিন। উদাহরণস্বরূপ, পরীক্ষার পয়েন্টটি সাধারণত প্রাপ্ত ডিভাইসের পিনে রাখা হয়। যদি শর্ত সীমাটি পিনের উপর স্থাপন করা যায় না, যেমন বিজিএ এনপ্যাপুলেটেড ডিভাইস, এটি পিসিবি রাউটিং লাইনে বা পিনের নিকটবর্তী গর্তে স্থাপন করা যেতে পারে। প্রাপ্ত ডিভাইসের পিনগুলি থেকে খুব দূরে, সিগন্যাল প্রতিবিম্বের কারণে, পরীক্ষার ফলাফলগুলি আসল সংকেতগুলির থেকে বেশ আলাদা হতে পারে। তদন্তের গ্রাউন্ড ওয়্যারটি যতটা সম্ভব সংক্ষিপ্ত হওয়া উচিত।
শেষ অবধি, আপনাকে ম্যাচের দিকে মনোযোগ দিতে হবে। এটি প্রধানত পরিস্থিতি পরীক্ষা করার জন্য কোক্সিয়াল তারের ব্যবহারের জন্য, অক্সিলোস্কোপের সাথে সরাসরি সংযোগযুক্ত কোক্সিয়াল, লোড সাধারণত 50 ওহমস এবং ডিসি কাপলিং হয় এবং কিছু সার্কিটের জন্য, ডিসি বায়াস, সরাসরি পরীক্ষার সিস্টেমের সাথে সংযুক্ত হয়ে কাজকে প্রভাবিত করবে সার্কিটের অবস্থা, সুতরাং পরীক্ষাটি স্বাভাবিক তরঙ্গরূপ হতে পারে না।

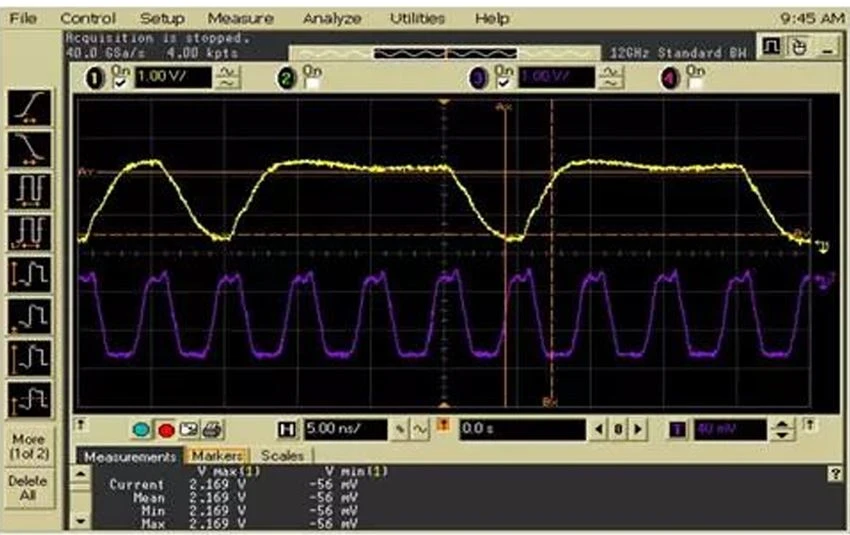

চোখের চিত্রের পরীক্ষা
আই চার্ট পরীক্ষা হ'ল একটি সাধারণ পরীক্ষা পদ্ধতি, বিশেষত E1 / T1, USB, 10 / 100base-T এবং অপটিক্যাল ইন্টারফেসের মতো স্পেসিফিকেশন প্রয়োজনীয়তার সাথে ইন্টারফেসের জন্য। এই মানক ইন্টারফেস সংকেতগুলির আই ম্যাপ টেস্টিংটি মূলত সার্বজনীন অসিলোস্কোপস, নমুনা অসিস্কোস্কোপস বা সংকেত বিশ্লেষক সহ এমএএসকে অসিলোস্কোপগুলি দিয়ে সঞ্চালিত হয়। এই অসিলোস্কোপগুলিতে চোখের মানচিত্রটি প্রদর্শনের জন্য বিল্ট-ইন ক্লক এক্সট্রাকশন ফাংশন রয়েছে এবং এমএএসকেবিহীন অসিলোস্কোপের জন্য, বাহ্যিক ঘড়িটি ট্রিগার করার জন্য ব্যবহার করা যেতে পারে। আই ডায়াগ্রাম টেস্ট ফাংশনটি ব্যবহার করুন, টেস্ট ওয়েভফর্মগুলির সংখ্যার দিকে নজর দেওয়া দরকার, বিশেষত ইন্টারফেসের জন্য চোখের চিত্রটি নির্দিষ্টকরণের সাথে সামঞ্জস্যপূর্ণ, পরিমাণ খুব কম, তরঙ্গরূপের কাঁপানো ছোট, এটি লঙ্ঘন হতে পারে যেমন এমএএসকে-এর একটি নির্দিষ্ট অংশে তরঙ্গরূপটি, কম ত্রুটি দ্বারা সংগ্রহ করতে পারে, ত্রুটি দ্বারা, সংখ্যাটি খুব বেশি, পুরো পরীক্ষার সময় অনেক দীর্ঘ হতে পারে, দক্ষতা বেশি নয়, সাধারণত, পরীক্ষার তরঙ্গরূপের পরিমাণ 2000 এর চেয়ে কম নয়, উপযুক্ত হিসাবে প্রায় 3000
বিশ্লেষণ সফ্টওয়্যার দিয়ে, আপনি চোখের চার্টে অনিয়মের বিশদটি দেখতে পারেন। উদাহরণস্বরূপ, এমএএসকে-তে কিছু নমুনা পয়েন্ট বাদ দেওয়া হয়েছিল যা আগে অজানা ছিল, কারণ সমস্ত নমুনা পয়েন্টগুলি যুক্ত করা হয়েছে, মোট প্রভাবটি দীর্ঘ আফ্রোগল প্রদর্শনের মতো দেখায়। নতুন ইনস্ট্রুমেন্টটি তার দীর্ঘ সঞ্চয়ের সুবিধা গ্রহণ করে তরঙ্গরূপটি সংগ্রহ করে এবং এটি প্রদর্শন করে, সুতরাং তরঙ্গরূপের প্রতিটি বিবরণ ধরে রাখা যায়। সুতরাং এটি তরঙ্গরূপের অনিয়মগুলি যেমন, তরঙ্গরূপটি 000010 বা 101010 কিনা তা পরীক্ষা করতে পারে This এই ফাংশনটি হার্ডওয়্যার ইঞ্জিনিয়ারকে সমস্যার মূল খুঁজে পেতে সহায়তা করতে পারে।
