এমপিও / এমটিপি স্থানান্তর মডিউল বাক্সে 12/24 কোর এমপিও / এমটিপি ডাইরেক্ট ফ্যান আউট অপটিকাল কেবলের উপাদান রয়েছে (অপটিকাল কেবলের এক প্রান্তটি এমপিও / এমটিপি সংযোজকের সাথে পূর্বে সমাপ্ত হয়, এবং অন্য প্রান্তটি সাধারণ একক কোর সংযোজকগুলির সাথে প্রাক সমাপ্ত হয় যেমন এসসি, এলসি, স্ট্যান্ড হিসাবে)। সামনের প্যানেলটি এসসি, এলসি, এসটি এবং অন্যান্য অ্যাডাপ্টারের সাথে সজ্জিত এবং পিছনের প্যানেলটি এমপিও / এমটিপি অ্যাডাপ্টারের সাথে সজ্জিত।
বৈশিষ্ট্য
L এলসি দ্বৈত সংযোগকারীকে 1 12 কোর এমপিও (এম) সংযুক্ত করুন।
Front সামনের প্যানেলটি এলসি ডুপ্লেক্স অ্যাডাপ্টারের সাথে সজ্জিত এবং পিছনের প্যানেলটি এমপিও অ্যাডাপ্টারের সাথে সজ্জিত।
1 1 ইউ উচ্চ ঘনত্বের বাক্সটি 12 স্যুইচিং মডিউল সমর্থন করে এবং সর্বাধিক সমর্থন 144 কোর এলসি সংযোগ।
● মডিউল বাক্স সর্বজনীন মেরুতা, প্লাগ এবং প্লে গ্রহণ করে।
● মডিউল বাক্সটি হালকা ওজনের ইন্টিগ্রেটেড প্লাস্টিকের শেল গ্রহণ করে, যা বাক্সে অপটিকাল ফাইবার উপাদানগুলিকে কার্যকরভাবে রক্ষা করতে পারে।
● পোর্ট নম্বর সনাক্তকরণ এবং লাইন সিকোয়েন্স লেবেল কার্যকরভাবে ফাইবারের পথ সনাক্ত করতে পারে এবং ইনস্টলেশন ও রক্ষণাবেক্ষণের সুবিধার্থে।
● এটি দৃ cla় ক্ল্যাম্পিং এবং সুবিধাজনক টানাকে বিবেচনায় রেখে স্ক্রু ফ্রি ডিসঅ্যাসাব্ল্যাসের দ্রুত ইনস্টলেশন পদ্ধতি গ্রহণ করে।
Core এলসি ডুপ্লেক্স সংযোগকারীটিতে 12 কোর 24 কোর এমপিও / এমটিপি সংযোগকারীটির শাখা রূপান্তর;
Loss কম লোকসানের সংযোগ, অপটিকাল ফাইবারের বৃহত সংক্রমণ কর্মক্ষেত্রে পুরো খেলা দেওয়া সহজ;
Front সামনের প্যানেলটি এলসি অ্যাডাপ্টারের সাথে সজ্জিত, এবং পিছনের প্যানেলটি এমপিও / এমটিপি অ্যাডাপ্টারের সাথে সজ্জিত;
Body বাক্সের বডি ডিজাইন বৈজ্ঞানিক, ইঞ্জিনিয়ারিং প্লাস্টিক এবং অ্যালুমিনিয়াম খাদ উপকরণগুলি ব্যবহার করে, বৈদ্যুতিন ছড়িয়ে দেওয়া, সুন্দর এবং সাধারণ চেহারা, সহজেই ব্যবহারযোগ্য;
● সমস্ত বন্দরগুলি সামনের প্রান্তে লেবেলযুক্ত, যা সনাক্ত এবং অনুসন্ধান করা সহজ।
পণ্য প্রয়োগ:
Center ডেটা সেন্টার অবকাঠামো;
● স্টোরেজ এরিয়া নেটওয়ার্ক;
Mer উদীয়মান 40g / 100gps প্রোটোকল;
● এন্টারপ্রাইজ নেটওয়ার্ক ক্যাবলিং সিস্টেম।
প্রযুক্তিগত পরামিতি:
প্রকল্প | প্যারামিটার | |
সংযোগকারী | এমপিও | এলসি |
কাজ তাপমাত্রা | -40°C ~ +80°C | |
সংগ্রহস্থল তাপমাত্রা | -40°C ~ +85°C | |
সন্নিবেশ ক্ষতি | এসএম: ≤0.35 ডিবি (সাধারণ মান); 75 0.75 ডিবি (মান মান), এমএম: ≤ 0.50 ডিবি (মান মান), ≤0.35 ডিবি (সাধারণ মান); | এসএম: ≤ 0.2 ডিবি; এমএম: ≤ 0.2 ডিবি; |
রিটার্ন ক্ষতি | এসএম: ≥60 ডিবি; এমএম: ≥35 ডিবি; | এসএম: ≥60 ডিবি; এমএম: ≥35 ডিবি; |
এমপিও শেষ মুখ | পুরুষ: পিন সহ; মহিলা: পিন ছাড়া | |
কোর সংখ্যা | 8、12 জিজি অ্যাম্প; 24 芯 | |
অন্যান্য প্রান্ত সংযোজক | এমপিও-মহিলা, এমপিও-পুরুষ, এফসি, এসসি, এসটি, এমইউ, এলসি, ই 2000 | |
ফাইবার মোড | একক মোড, মাল্টি মোড (50, 62.5, ওএম 2, ওএম 3, ওএম 4) | |
ফাইবার টাইপ | ফ্যাসিকুলার, জোনাল এবং নগ্ন ব্যান্ড | |
এছাড়াও, এমপিও / এমটিপি ট্রান্সফার মডিউল বাক্সটি একাধিক এমপিও / এমটিপি প্রত্যক্ষ ফ্যান অপটিক্যাল কেবলের উপাদানগুলি আওতার জন্য ডিজাইন করা যেতে পারে can উদাহরণস্বরূপ, একটি এমপিও / এমটিপি স্থানান্তর মডিউল বাক্সে পোর্টগুলির সংখ্যা 144 এর বেশি হতে পারে The এমপিও / এমটিপি স্থানান্তর মডিউল বাক্সটি এমপিও / এমটিপি এবং এসসি, এলসি, সেন্ট সংযোগকারীদের মধ্যে মডুলার নিরাপদ স্থানান্তর বুঝতে পারে। এটি মাল্টি-কোর অপটিকাল ফাইবার থেকে এসসি, এলসি, সেন্ট এবং অন্যান্য অপটিকাল ফাইবার পোর্টগুলিতে স্থানান্তর করার জন্য একটি দ্রুত, নির্ভরযোগ্য, উচ্চ-কর্মক্ষমতা এবং দক্ষ স্কিম সরবরাহ করে।
টিআইএ / eia568-b.1-7 স্ট্যান্ডার্ড সিরিয়াল ডুপ্লেক্স ফাইবারের মেরুটির সামঞ্জস্যতা নিশ্চিত করতে তিনটি সংযোগ মোড একটি, বি এবং সি নির্দিষ্ট করে। স্ট্যান্ডার্ডটি সাধারণত সিস্টেম কনফিগারেশনে এমপিও / এমটিপি দ্বৈত অ্যাডাপ্টারযুক্ত রূপান্তর মডিউল বাক্সের ধরণকেও সংজ্ঞায়িত করে। তারের কনফিগারেশনের উপর নির্ভর করে রূপান্তর মডিউল বাক্সটি একটি কী আপ কী ডাউন (টাইপ এ) বা একটি কী আপ কী (টাইপ বি) অ্যাডাপ্টারের সাথে লাগানো যেতে পারে। টাইপ এ এবং টাইপ বি এর মধ্যে একমাত্র পার্থক্য হ'ল স্থানান্তর মডিউল বাক্সের ভিতরে এমপিও / এমটিপি ফ্যান আউট জাম্প কানেক্টরের অ্যাক্সেসের দিকটি বহিরাগত এমপিও / এমটিপি জাম্প সংযোগকারীর থেকে পৃথক। মোড এ তারের মোড এবং প্রকারের এমপিও / এমটিপি অ্যাডাপ্টার (কী আপ এবং কী ডাউন ডাউন মোড কাপলিং) এর মাধ্যমে সরাসরি গ্রহণ করে। মোড বি ক্রস ওয়্যারিং মোড এবং একটি টাইপ বি অ্যাডাপ্টার (কী আপ এবং কী আপ মোড কাপলিং) ব্যবহার করে।
বাজারে, বেশিরভাগ এমপিও / এমটিপি স্থানান্তর মডিউল বক্সগুলি টাইপ এ এর ডিফল্ট কনফিগারেশন গ্রহণ করে, কারণ তারের জন্য এই সংযোগ মোডটি ব্যবহার করা সহজ এবং এটি সিঙ্গল-মোড এবং মাল্টি-মোড ট্রান্সমিশনের জন্য উপযুক্ত এবং নেটওয়ার্ক সম্প্রসারণকে সমর্থন করে। এছাড়াও, মোড সি-তে অ্যাডাপ্টার কীটির কনফিগারেশনটি মোড এ-এর সাথে সামঞ্জস্যপূর্ণ, তাই টাইপ-এর এমপিও / এমটিপি মডিউল রূপান্তর বাক্সটি মোড সি এর তারের সংযোগের জন্যও উপযুক্ত, টাইপ বি এমপিও / এমটিপি স্থানান্তর মডিউল বাক্সও বাজারে চাহিদা রয়েছে, তবে এ জাতীয় মডিউল বাক্স সীমাবদ্ধ কারণ এটি এপিসি একক-মোড সংযোজকের ব্যবহারকে সমর্থন করে না।
এমপিওর জাম্পার মডিউল বাক্স এবং এমটিপি অপটিকাল ফাইবার মডিউল বাক্সের সুবিধা এবং অসুবিধা ages
এমপিও / এমটিপি স্থানান্তর মডিউল বাক্স নির্বাচন আপনার নেটওয়ার্ক সংযোগ মোড এবং উপাদান প্রয়োজনীয়তার উপর নির্ভর করে। এটি লক্ষ করা উচিত যে টাইপ বি উপাদানগুলির ব্যবহার (জাম্পার, অ্যাডাপ্টার, মডিউল বাক্স, ইত্যাদি) ফাইবার প্রান্তিককরণটি অতিক্রম করবে, যখন টাইপ উপাদানগুলি ফাইবার প্রান্তিককরণ ক্রমকে প্রভাবিত করবে না।
এমপিও / এমটিপি স্থানান্তর মডিউল বাক্সের অনেক সুবিধা রয়েছে। এটি ইনস্টল করা সহজ। এটি শ্রমের ব্যয় হ্রাস করতে পারে, স্থান এবং ইনস্টলেশন সময় বাঁচায়। এটি উচ্চ ঘনত্বের অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ সমাধান। এছাড়াও, এমপিও / এমটিপি ট্রান্সফার মডিউল বক্সটি সংখ্যক অপটিকাল ফাইবারযুক্ত অ্যাপ্লিকেশনগুলির পাশাপাশি বিপুল সংখ্যক অপটিকাল ফাইবারযুক্ত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। এটি টেলিযোগযোগ নেটওয়ার্ক, ডাব্লুডিএম অ্যাপ্লিকেশন, ডেটা সেন্টার ওয়্যারিং, ব্যাকবোন নেটওয়ার্ক ওয়্যারিং এবং 40/100 জি নেটওয়ার্কের জন্য আদর্শ সমাধান।
এলসি ইন্টারফেস অপটিকাল মডিউলটির সাথে এমপিও ইন্টারফেস অপটিকাল মডিউলটি কীভাবে সংযুক্ত করবেন?
বাজারে অপটিকাল মডিউলগুলির সাধারণত এমপিও এবং এলসি ইন্টারফেস থাকে। একই ইন্টারফেস সহ দুটি অপটিকাল মডিউলগুলির জন্য, সংযোগটি মূলত এমপিও ফাইবার জাম্পার বা এলসি অপটিকাল ফাইবার জাম্পার ব্যবহার করে উপলব্ধি করা যায়। বিভিন্ন ইন্টারফেসের সাথে অপটিকাল মডিউলগুলির মধ্যে সংযোগের জন্য, এমপিও ব্যাকবোন ফাইবার জাম্পার এবং এলসি ডুপ্লেক্স ফাইবার জাম্পার ব্যবহার করার পাশাপাশি অপটিকাল ফাইবার অ্যাডাপ্টার প্যানেল এবং এমপিও-এলসি ডুপ্লেক্স অপটিকাল ফাইবার ডিস্ট্রিবিউশন বাক্স এবং অন্যান্য অপটিকাল ফাইবার ক্যাবলিং পণ্যগুলিও প্রয়োজন। এখানে কয়েকটি সংযোগ পদ্ধতি রয়েছে:

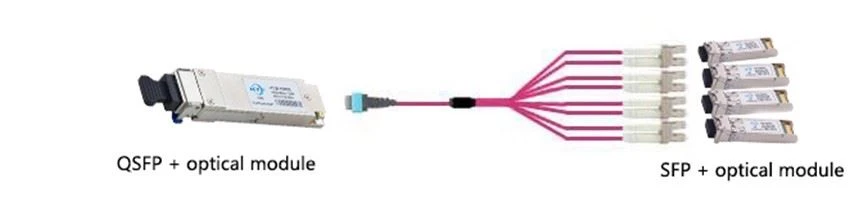

1. কিউএসএফপি + অপটিকাল মডিউল এবং এসএফপি + অপটিকাল মডিউল সরাসরি সংযোগ সমাধান
যখন 8-কোর এমপিও ইন্টারফেস সহ একটি QSFP + অপটিকাল মডিউল এবং দ্বৈত এলসি ইন্টারফেস সহ 4 অপটিকাল মডিউল সংযুক্ত থাকে, তখন আমাদের একটি 8-কোর এমপিও-এলসি ডুপ্লেক্স শাখা ফাইবার জাম্পার প্রয়োজন। তবে এই সরাসরি সংযোগ প্রকল্পটি একই রাকে স্বল্প দূরত্বের সংযোগের মধ্যে সীমাবদ্ধ।

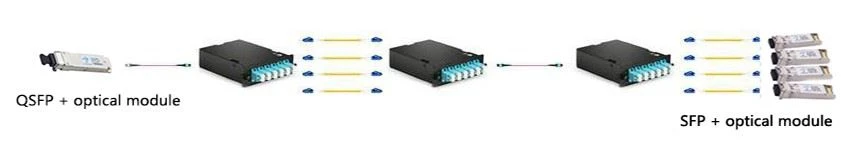

2. কিউএসএফপি + অপটিকাল মডিউল এবং এসএফপি + অপটিকাল মডিউলটির আন্তঃসংযোগ সমাধান
কিউএসএফপি + অপটিকাল মডিউল এবং এসএফপি + অপটিকাল মডিউল যথাক্রমে এমপিও ট্রাঙ্ক অপটিকাল ফাইবার জাম্পার এবং এলসি ডুপ্লেক্স অপটিকাল ফাইবার জাম্পারের সাথে সংযুক্ত থাকে। ফাইবার অ্যাডাপ্টার প্যানেল, এমপিও ব্যাকবোন ফাইবার জাম্পার এবং এমপিও-এলসি দ্বৈত ফাইবার বিতরণ বাক্স এমপিও ব্যাকবোন ফাইবার জাম্পার এবং এলসি ডুপ্লেক্স ফাইবার প্যাচ কর্ডের মধ্যে ব্যবহার করা হয়। এই সংযোগ পদ্ধতিটি ফাইবার লিঙ্কের উভয় প্রান্তে ডিভাইস প্রতিস্থাপনের অনুমতি দেয়।

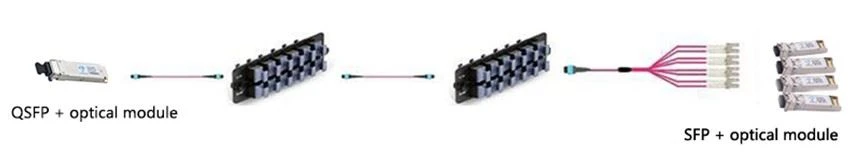

৩. কিউএসএফপি inter {1}} অপটিকাল মডিউল এবং এসএফপি + অপটিকাল মডিউলটির আন্তঃসংযোগ মোড পূর্ববর্তী সংযোগ প্রকল্পের থেকে পৃথক, যা এসএফপি + অপটিকালের শেষে অপটিকাল ফাইবার অ্যাক্সেস ডিভাইস মডিউল শেষ পর্যন্ত, এটি ফাইবার অ্যাডাপ্টার প্যানেল এবং এলসি দ্বৈত শাখা ফাইবার জাম্পারের মাধ্যমে অপটিক্যাল ফাইবার মডিউলের সাথে সংযুক্ত থাকে। তবে, এই পদ্ধতির অসুবিধা হ'ল এসএফপি flex {4}} অপটিকাল মডিউলটির শেষে নমনীয়তার অভাব কারণ এসএফপি + অপটিকাল মডিউলটির পোর্টগুলি একই চ্যাসিসে অবস্থিত থাকতে হবে। এটি বলতে গেলে, এই সংযোগ প্রকল্পটি এসএফপি + অপটিকাল মডিউলটির শেষে অপটিক্যাল ফাইবার অ্যাক্সেস সরঞ্জামগুলির প্রতিস্থাপনের অনুমতি দেয় না।

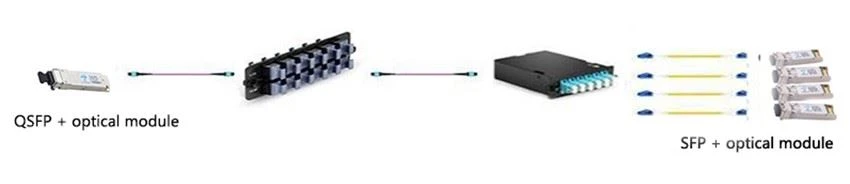

৪. কিউএসএফপি Cross {1}} অপটিকাল মডিউল এবং এসএফপি + অপটিকাল মডিউলটির ক্রস সংযোগ সমাধান

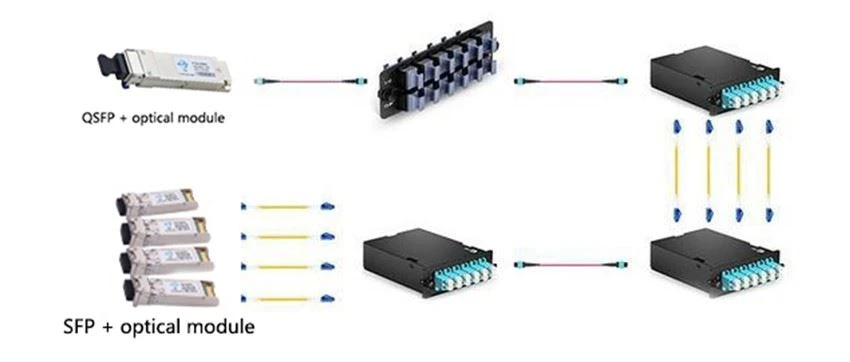

প্রথম ক্রস সংযোগ প্রকল্পটি মূলত এমপিও ট্রাঙ্ক অপটিকাল ফাইবার জাম্পার, এমপিও-এলসি ডুপ্লেক্স অপটিকাল ফাইবার বিতরণ বাক্স এবং এলসি ডুপ্লেক্স অপটিকাল ফাইবার জাম্পারের মাধ্যমে। দ্বিতীয় ক্রস সংযোগ প্রকল্পটি আরও জটিল। স্কিম 1-এ প্রয়োজনীয় অপটিকাল ফাইবার সরঞ্জামগুলির পাশাপাশি এটি অপটিকাল ফাইবার অ্যাডাপ্টার প্যানেলও ব্যবহার করতে হবে। এই ক্রস সংযোগ পদ্ধতিটি অ্যাপ্লিকেশনগুলির জন্য আরও উপযুক্ত যেখানে বিতরণের ব্যাপ্তির মধ্যে দূরত্ব দীর্ঘতর এবং স্প্লাইস ট্রেয়ের ট্রাঙ্ক কেবলটি যাতে ক্ষতিগ্রস্থ না হয় তা নিশ্চিত করা প্রয়োজন।
এমটিপি / এমপিও সিরিজ উদ্ভাবনী পণ্যগুলির একটি গ্রুপ, এটি একটি নতুন যুগে অপটিক্যাল ফাইবার সংক্রমণ করে। এমটিপি / এমপিও সিরিজ দুর্যোগ পুনরুদ্ধার, ব্যাকবোন নেটওয়ার্ক এবং বিল্ডিংগুলিতে অপটিক্যাল ফাইবার বিতরণের জন্য আদর্শ পণ্য। উদাহরণস্বরূপ, একটি এমটিপি / এমপিও সংযোগকারী একটি অপটিকাল কেবলটিতে 12 টি মূল সংক্রমণ অনুধাবন করতে পারে। এমটিপি / এমপিও সিরিজের পণ্যগুলির সাথে, ব্যবহারকারীরা 12 টি কোরের একটি অপটিক্যাল কেবল দ্বারা প্রতিটি শাখায় ট্রাঙ্কটি সংযুক্ত করতে পারেন। এই মাল্টি-কোর প্রযুক্তির ব্যবহার তারের সময়কে অনেক সাশ্রয় করে এবং ইনস্টলেশনটি দ্রুত এবং নির্ভুল। অপটিকাল যোগাযোগের বিকাশের জন্য আরও বেশি সংযোগকারী প্রয়োজন। উচ্চ নির্ভরযোগ্যতা এবং সহজেই ব্যবহারযোগ্য মডুলার সংযোগকারী। এমপিও প্রিম টার্মিনেটেড ফাইবার অপটিক কেবলগুলি দ্রুত মোতায়েন করা ডেটা সেন্টার এবং ফাইবার অবকাঠামোগত পরিবেশের জন্য অনুকূল। এমডিএ, এইচডিএ এবং ইডিএ অঞ্চল মডিউল বাক্স বা ফ্যান আউট অপটিকাল কেবল কেবল সংযোগ জুড়ে, এর দক্ষ প্লাগ এবং খেলার আর্কিটেকচার প্রাথমিক ইনস্টলেশন এবং রুটিন রক্ষণাবেক্ষণ ব্যয়কে খুব হ্রাস করে।
